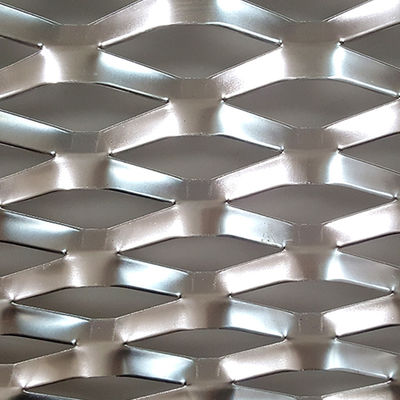

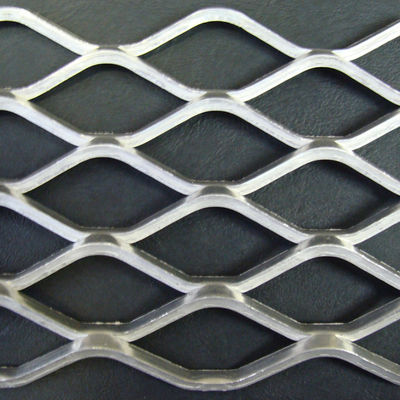

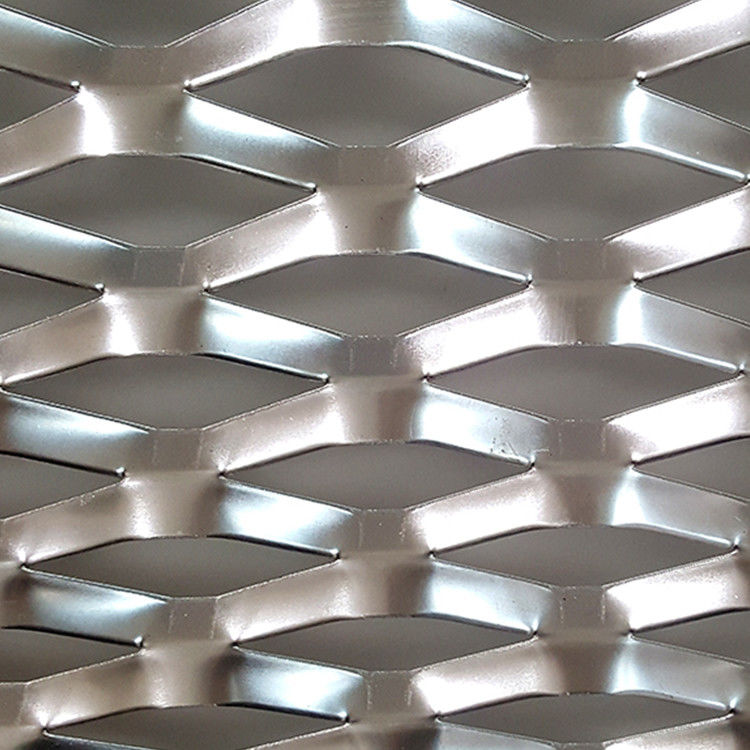

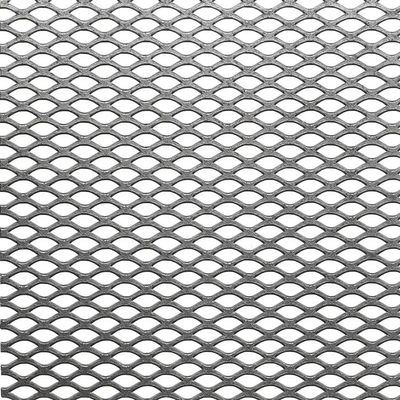

شبكة النحاس المعدنية الموسعة ، شاشة الشبكة الموسعة 0.60-2.00m شبكة العرض

وصف شبكة معدنية موسعة

تعد الشبكة المعدنية الموسعة خيارًا ممتازًا للسلال السلكية المخصصة التي تحتاج إلى قوة شد أكبر مما يمكن أن توفره الأسلاك ، ومساحة مفتوحة أكثر مما توفره الصفائح المعدنية دون إهدار المعدن.ومع ذلك ، قد يكون هناك بعض الالتباس حول كيفية قياس الشبكة المعدنية الممتدة.شبكة معدنية ممتدة من الفولاذ المقاوم للصدأ مصنوعة من صفيحة صلبة واحدة من المواد التي تم ضغطها وامتدادها.الشبكة المعدنية الممتدة مفيدة لتطبيقات غسيل الأجزاء المخصصة للوزن الثقيل ، فضلاً عن توفير مساحة مفتوحة لتدفق الهواء والصرف.

تطبيق شبكة معدنية موسعة

يعتمد الاختيار بين الشبكة المعدنية المسطحة والممتدة القياسية على التطبيق.غالبًا ما يكون المعدن الموسع القياسي أكثر فائدة لتطبيقات غسل الأجزاء لأن المراكز المرتفعة للروابط تمنع السوائل من التجمع في السلة.من ناحية أخرى ، قد يكون المعدن الممدد المسطح أكثر فائدة لتطبيقات معالجة أجزاء معينة أو لجعل سلال شبكية مخصصة أكبر أخف قليلاً عن طريق تخفيف الشبكة المعدنية.

شروط شبكة معدنية موسعة

• خيوط. هذا هو المصطلح للأجزاء المعدنية الصلبة للشبكة المعدنية الموسعة.في الرسم التخطيطي في الجزء العلوي من المقالة ، يبلغ عرض الخيوط 0.107 بوصة.
• سندات. هذا هو مصطلح تقاطعات الخيوط.
• الطريق القصير للتصميم (SWD).المسافة بين مراكز خيوط السندات في الشبكة عند قياسها على طول قطري الماس القصير.لتوضيح ذلك ، في شكل نموذج ماسي مثل "<>" ، سيتم قياس SWD من أعلى إلى أسفل.في الرسم البياني أعلاه ، سيكون موقع التخزين الآمن تقريبًا 0.372 "(0.265" SWO بالإضافة إلى 0.107 "من سمك الخيط).
• الطريق الطويل للتصميم (LWD). المسافة بين مراكز خيوط السندات في الشبكة عند قياسها على طول قطري الماس الطويل.في شكل نموذج ماسي "<>" ، يتم قياس LWD من اليمين إلى اليسار.في الرسم البياني أعلاه ، سيكون LWD حوالي 1.107 بوصة (1 "LWO بالإضافة إلى 0.107" من سماكة الجدائل).
• طريق قصير للفتح (SWO). المسافة بين الحواف الداخلية بين الروابط عند قياسها عبر قطري الماس القصير.الفرق من SWD هو أن SWO يقيس المساحة المفتوحة ، بينما يقيس SWD المسافة من مركز حبلا السندات إلى التالي.في الرسم البياني أعلاه ، سيكون SWO 0.265 ".
• الطريق الطويل للفتح (LWO). المسافة بين الحواف الداخلية بين خيوط السندات عند قياسها عبر قطري الماس الطويل.كما هو الحال مع SWO ، فإن الاختلاف بين LWO و LWD هو أن LWO يقيس المساحة المفتوحة فقط ، بينما يقيس LWD إلى مركز حبلا الرابطة.في الرسم البياني أعلاه ، سيكون LWO 1 ".
• سمك حبلا. مقياس سمك خيط من المعدن الممتد.
• عرض ستراند. ما مدى عرض خيط من المعدن الموسع.
